大型气相液氮罐采用管道液氮供给是否可行

发布时间:2025-01-02,浏览量:479


  大型气相液氮罐采用管道液氮供给是可行的,前提是必须综合考虑供气压力、管道的设计、液氮的流量控制以及安全性等方面。液氮作为低温储存介质,广泛应用于医疗、实验室、工业冷却等领域。对于大型气相液氮罐的供给方式,管道连接提供连续且稳定的液氮供应,在很多场合都能实现较好的效果。但要确保液氮流量稳定,温度控制精准,并且整个管道系统安全可靠,涉及到一定的技术要求与系统保障。

  管道系统的设计与液氮的流动

  液氮作为一种低温物质,运输过程中的温度变化和压力波动需要严格控制。一般情况下,液氮的温度保持在-196°C,而液氮的压力通常维持在0.1-0.2MPa之间。管道系统的设计需要满足这样的低温要求,防止管道因温度过低而发生脆化破裂,或者因压力不稳定导致流量不足。

  针对液氮输送管道的设计,推荐选用耐低温、抗脆化的材料如不锈钢或铜质合金,这类材料可以有效防止低温对管道本体的损害。管道的直径大小应根据液氮的流量需求来选择。一般来说,流量为10立方米/小时的液氮系统,管道内径可以在50毫米至100毫米之间,具体尺寸需要根据实际流量及距离进行调整。

  在管道长度方面,液氮管道系统的长度过长会导致压力损失过大,因此需要对管道的实际需求进行合理估算。例如,管道输送液氮的大长度为100米时,常常需要在管道末端设置压力补偿系统,保证液氮供应的稳定性。如果液氮流量过大,或者距离过长,流速和压力损失会更为显著,需进一步增设压力泵和气化器等辅助设备。

  流量与温控控制

  液氮的供应流量通常与使用需求紧密相关,尤其在工业和科研领域,常常要求液氮在一定时间内稳定释放。为了实现流量的控制,需要配置流量调节装置。常见的控制方式包括调节阀门、压力控制系统等,依据实际使用需要调整液氮的流量,确保供气稳定。

  对于大规模使用气相液氮的场所,如医院的冷冻保存设备或大型实验室,气相液氮罐通常与自动化的控制系统相结合。通过安装流量传感器、温度传感器,系统可以实时监测液氮的温度和流量。通常情况下,液氮的流量需要保持在每小时5至20立方米之间,具体数值会根据罐体大小和使用场景而不同。

  在温度控制方面,气相液氮罐通常会设置内外部温控系统,确保液氮在气化过程中不会造成过大的温度波动。例如,在液氮的供给管道上,可能需要安装防热设备,避免外部热量进入管道系统。此外,液氮的气化过程如果过于迅速,会导致气化气体温度过低,因此,液氮的气化器需要具备逐步气化的功能,以保证液氮气化后温度适宜。

  安全性与风险管理

  液氮在使用过程中,若管道系统存在设计缺陷或管理疏忽,可能会产生为危险的后果。例如,管道一旦发生泄漏,不仅会导致液氮的浪费,还可能对环境造成严重的安全隐患,甚至会因低温伤害人员或造成设备损坏。为了确保液氮输送过程的安全,必须加强管道的密封性、监控和检测。

  液氮管道的泄漏通常与管道接头、阀门的密封性差或者外部环境压力变化相关。因此,管道系统必须具备的压力监控装置,能够实时反馈液氮输送的压力值,一旦发生异常,系统应自动报警。管道末端也可以设置气体泄漏检测仪器,确保发生泄漏时能够及时发现并采取应急措施。

  对于压力管理,液氮的供气压力如果过高或过低,都可能导致流量不稳。常见的管道系统设计会采用减压阀来保证管道内液氮的压力控制在安全范围内,通常保持在0.1MPa至0.2MPa之间。在一些需要大流量供气的情况下,管道系统可能还会配备多个减压阀与压力传感器进行协同工作。

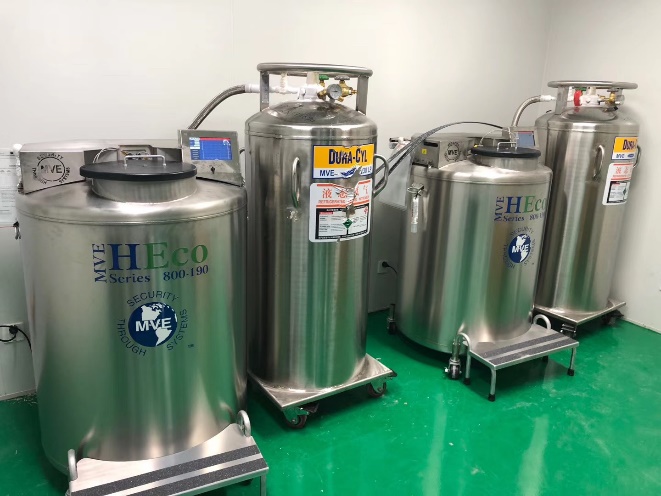

气相储存液氮罐

  实际应用中的管道液氮供给

  在医疗领域,管道液氮供给常常用于生物样本存储、细胞冷冻等领域。以医院冷冻保存系统为例,液氮供应管道通常要求能够提供高稳定性与持续性的气相液氮。对于这样的大型气相液氮罐,管道系统的液氮流量应控制在10立方米/小时至50立方米/小时之间,视实际保存需求而定。

  在工业冷却领域,管道液氮供给可以用于金属冷却或超导实验设备的冷却。这些场所的液氮使用量较大,供气系统需要具备较强的持续供气能力和稳定性。以冷却大型真空设备为例,液氮的供给压力通常要求在0.15MPa左右,管道内径常常需要达到80毫米以上,以满足快速而稳定的液氮流动需求。

  对于管道长度较长的液氮供应系统,为避免液氮的温度升高及压力损失,可以通过设置中间气化器或加热器来维持液氮的低温状态。在运输过程中,液氮在管道内流动时,一旦发生温度波动,可能会导致液氮气化,从而影响气相液氮罐的压力平衡。
